从 122.3 吨到 261.5 吨节段吊装：武汉大田影视用动画让乌海黄河特大桥施工 “透明化”

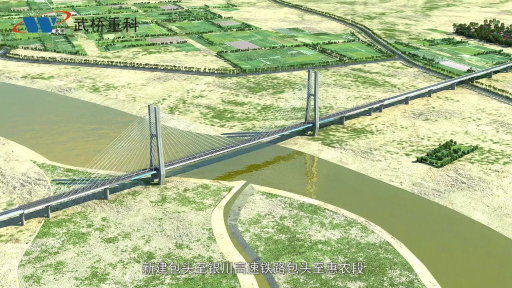

在包头至银川高速铁路的关键控制性工程 —— 乌海黄河特大桥建设现场，主桥钢箱梁从 122.3 吨到 261.5 吨的节段吊装作业，堪称桥梁施工领域的 “精密舞蹈”。而武汉大田影视文化公司凭借专业三维施工动画技术，将这一复杂过程清晰 “拆解”，让超级工程的施工细节实现全流程 “透明化” 呈现，为工程宣传与技术传递提供有力支撑。

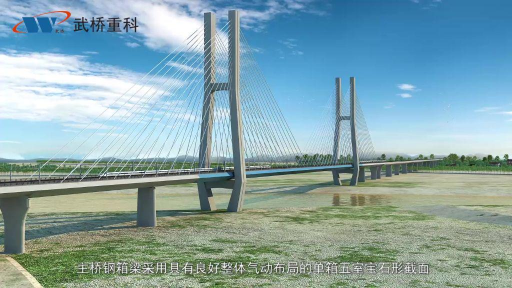

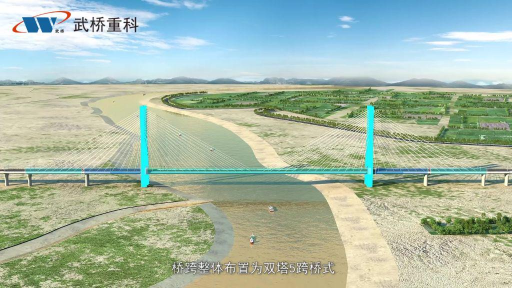

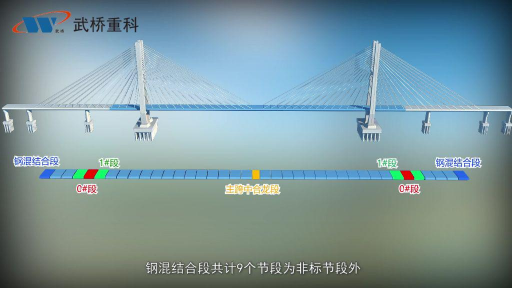

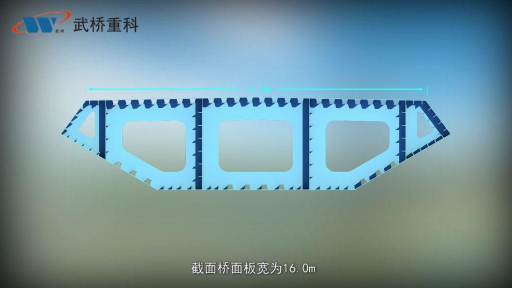

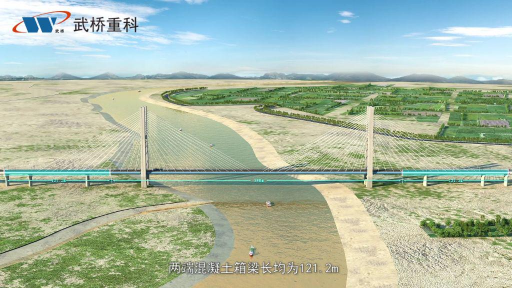

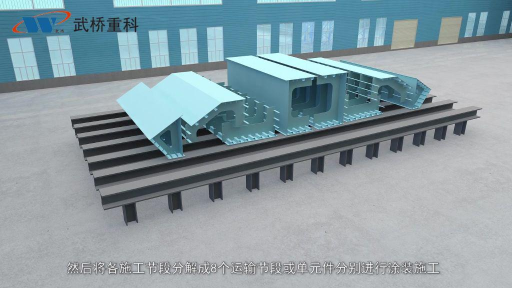

作为双塔五跨混合梁斜拉桥，乌海黄河特大桥主桥钢箱梁采用单箱五室宝石形正交异性板结构，39 个施工节段涵盖 10.5m、10m、7m、8.5m 四种规格，其中 9 个非标节段与 30 个标准节段的精准对接，对吊装精度提出极高要求。从工厂单元件制造、整体拼装焊接，到分解为 8 个运输单元件涂装运输，再到现场分阶段安装，每一步都需严格把控。

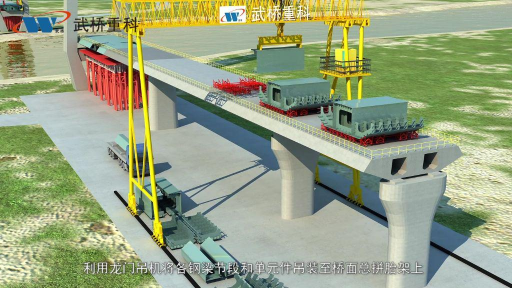

武汉大田影视的三维动画，以毫米级精度还原吊装全过程：在主塔桥面平台，130 吨履带吊机将 0# 节段单元件逐一吊装组拼的场景生动再现；43#-44#、45#-46# 墩间贝雷梁支架搭设完成后，履带吊机吊装 S1#-S3# 节段及钢混结合段的机械配合细节清晰可见；边跨区域 30m 跨 40 吨龙门吊机将钢梁节段吊至总拼胎架的作业流程直观呈现。

尤为关键的是，动画精准捕捉不同重量节段的吊装差异：122.3 吨轻量节段的平稳起吊、190 吨标准节段的轨道平车运输、261.5 吨重型节段的桥面吊机 90 度旋转落位，每个环节的受力状态、机械动作都真实还原。同时，节段环焊缝焊接、斜拉索对称挂设、合龙段精准对接等关键工序同步呈现，让原本抽象的施工方案转化为可直观感知的动态画面。

武汉大田影视深耕工程动画领域多年，团队汇聚建筑工程、机械设计、三维建模等专业人才，曾为多项重大基建项目提供可视化服务。此次通过动画让乌海黄河特大桥吊装施工 “透明化”，不仅助力工程成果展示，更能辅助技术交底与方案优化。若您也需将复杂施工过程清晰呈现，武汉大田影视将以专业实力，为您打造定制化三维动画解决方案。
