制作桥梁工程动画需要哪些软件和技术？

2025-9-4

来源:未知

点击数: 8 作者:未知

制作桥梁工程动画需要哪些软件和技术？

制作桥梁工程动画需结合工程数据精准还原与视觉呈现专业性，软件选择和技术应用需覆盖 “模型构建、动画制作、渲染输出、专业适配” 全流程，不同环节需针对性匹配工具与技术方案。以下从核心软件分类、关键技术要点、协同工作逻辑三方面详细说明：

一、核心软件体系：按功能模块分类
桥梁工程动画的软件选择需兼顾 “工程数据准确性” 和 “视觉表现力”，不同环节的软件定位差异较大，常见组合如下：

功能模块核心软件适用场景与优势
1. 工程模型构建（基础） AutoCAD、Revit（BIM 核心）、Civil 3D - 承接设计图纸：AutoCAD 可直接导入桥梁施工图纸（CAD 格式），确保轴线、尺寸、构件参数 1:1 还原；

- BIM 模型搭建：Revit/Civil 3D 可构建桥梁三维参数化模型（如拱肋、系杆、承台、桩基），关联工程属性（材质、工程量、荷载数据），为动画提供 “真实工程逻辑” 基础。

2. 动画制作（核心） 3ds Max、Maya、Blender - 施工工序模拟：3ds Max/Maya 的 “关键帧动画”“路径动画” 可精准还原桥梁施工流程（如拱肋浮运吊装、吊杆张拉、桥面板铺设），支持设置构件运动速度（如浮吊吊装速度匹配实际施工参数）；

- 细节表现：Blender（开源免费）适合中小项目，可通过 “骨骼绑定” 模拟钢索张拉变形、支座转动等动态效果，且兼容 Revit 模型导入。

3. 渲染输出（视觉） V-Ray、Corona、Arnold - 材质质感还原：V-Ray/Corona 可精准模拟桥梁不同构件的材质特性（如钢箱拱肋的金属反光、混凝土桥面板的粗糙纹理、海水的透明与波动效果）；

- 环境真实感：支持导入真实地形（如金塘岛海域的潮汐、海岸线）、天气效果（阴天 / 晴天光影），避免 “虚拟场景与实际环境脱节”。

4. 专业适配工具（补充） Lumion、Enscape、Navisworks - 快速预览与调整：Lumion/Enscape 支持 “BIM 模型实时联动”，工程师可快速调整施工顺序、构件位置，即时查看动画效果，减少后期修改成本；

- 工程逻辑校验：Navisworks 可导入施工进度计划（Project 文件），将 “时间维度” 与 “模型运动” 绑定，模拟 “4D 施工进度”，确保动画与实际工期、工序逻辑一致。

5. 后期合成（收尾） Adobe Premiere Pro、After Effects - 剪辑与节奏：Premiere Pro 可按解说词节奏剪辑动画片段，控制施工工序的展示时长（如复杂工序 “拱肋焊接” 可放慢镜头，简单工序 “桥面板安装” 可加速）；

- 信息叠加：After Effects 可添加工程标注（如构件尺寸、施工参数、时间节点），避免 “画面美观但信息缺失”，符合工程宣传 / 汇报需求。

二、关键技术要点：保障 “工程真实性” 与 “视觉流畅度”
软件是工具，技术落地需围绕桥梁工程的 “专业属性” 展开，核心技术要点如下：
1. 模型精度：从 “视觉近似” 到 “工程级还原”

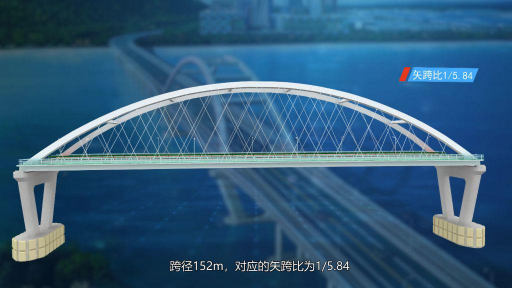

参数化关联设计图纸：导入 CAD 图纸后，需校验关键尺寸（如拱肋矢跨比、系杆长度、吊杆倾角），避免 “视觉上像” 但 “数据错误”（例如金鹏大桥主桥 152m 跨径、拱肋内倾 10°，需在模型中精确输入角度参数）；

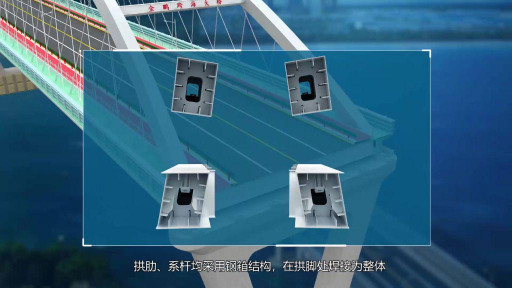

构件细节不简化：桥梁的 “受力关键构件”（如摩擦摆支座、吊杆锚头、焊缝细节）需完整建模，不可因 “视觉简化” 省略 —— 例如系杆钢箱的 “双面 K 形坡口焊”，可在模型中添加焊缝纹理，既符合工程真实，也增强画面专业感。

2. 动画逻辑：贴合 “施工工艺与力学原理”
工序顺序严格匹配实际施工：例如桥梁施工需遵循 “基础→下部结构→上部结构” 逻辑，动画中不可出现 “先装桥面板再做拱肋” 的错误；涉及特殊工艺（如拱肋浮运吊装），需模拟 “浮吊定位→起吊角度→落位精度”，参考施工方案中的 “吊装稳定性计算数据”；

动态效果符合力学规律：例如吊杆张拉动画，需体现 “张拉过程中钢索的细微变形”（而非刚性运动），可通过软件 “柔体动力学” 功能模拟；支座转动需匹配 “抗震支座的实际转动角度范围”，避免夸张化。

3. 视觉表现：平衡 “专业性” 与 “可读性”

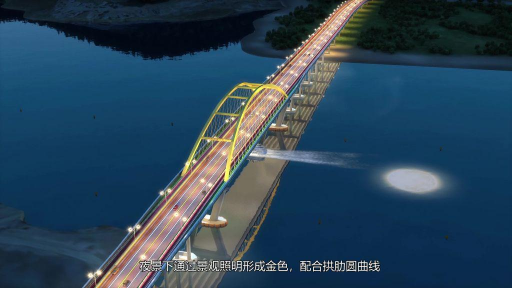

材质与光影还原真实环境：钢构件需区分 “工厂加工后的原色” 与 “现场涂装后的颜色”（如金鹏大桥拱肋拟用白色涂装，需在渲染时调整金属漆反光度）；海域场景需模拟 “潮汐变化”“水面反光”，可参考项目所在地的水文数据；

镜头语言服务于工程表达：复杂构件（如承台群桩）用 “剖面镜头” 展示内部结构，施工工序（如吊杆安装）用 “特写镜头 + 全景镜头” 结合 —— 例如先特写吊杆锚头安装细节，再切全景展示整跨吊杆布置，既专业又易懂。

三、协同工作：衔接 “工程方” 与 “动画制作方”
桥梁工程动画的 “真实性” 依赖与设计、施工团队的协同，技术落地需配合以下流程：

前期数据对接：拿到设计图纸（CAD、BIM 模型）后，需与工程师确认 “关键施工工序、构件材质参数、特殊工艺要求”（如金鹏大桥的 “UHPC 桥面板优化方案”，需明确优化前后的厚度差异，在动画中体现对比）；
中期动态校验：完成初稿动画后，邀请工程方审核 “工序逻辑、构件运动参数”（如吊装速度是否符合实际、张拉顺序是否正确），避免因 “动画师不懂工程” 导致的逻辑错误；
后期信息补充：在渲染输出前，叠加工程标注（如构件名称、施工时间、技术指标），确保动画既 “好看” 又 “有用”—— 例如在拱肋动画中添加 “拱轴线圆曲线参数（矢高 26m）”，强化专业属性。

综上，桥梁工程动画的软件与技术选择，核心是 “以工程真实为前提，以视觉专业为手段”：软件需覆盖 “数据导入 - 模型 - 动画 - 渲染 - 输出” 全链条，技术需紧扣 “工程参数、施工逻辑、力学规律”，最终实现 “让非专业观众看懂流程，让专业观众认可精度” 的效果。
